Resumen del Proyecto
Una instalación de manufactura de alimentos en Manzanillo requería un sistema confiable de energía de respaldo para proteger procesos críticos incluyendo refrigeración, congelación, líneas de producción y servicios auxiliares.
Orange Power Systems diseñó e integró un sistema automático de sincronización y distribución de energía en baja tensión diseñado para coordinar las fuentes de la red eléctrica y el generador de respaldo, manteniendo la continuidad operativa durante disturbios en la red.
El proyecto combinó infraestructura eléctrica, automatización, protección y monitoreo centralizado en un solo sistema integrado.
Resumen del Sistema
| Característica | Detalle |
|---|---|
| Location | Manzanillo, Colima, Mexico |
| Industry | Food manufacturing |
| Application | Backup power & synchronization |
| Main bus | 6,000 A |
| Voltage | 480 VAC |

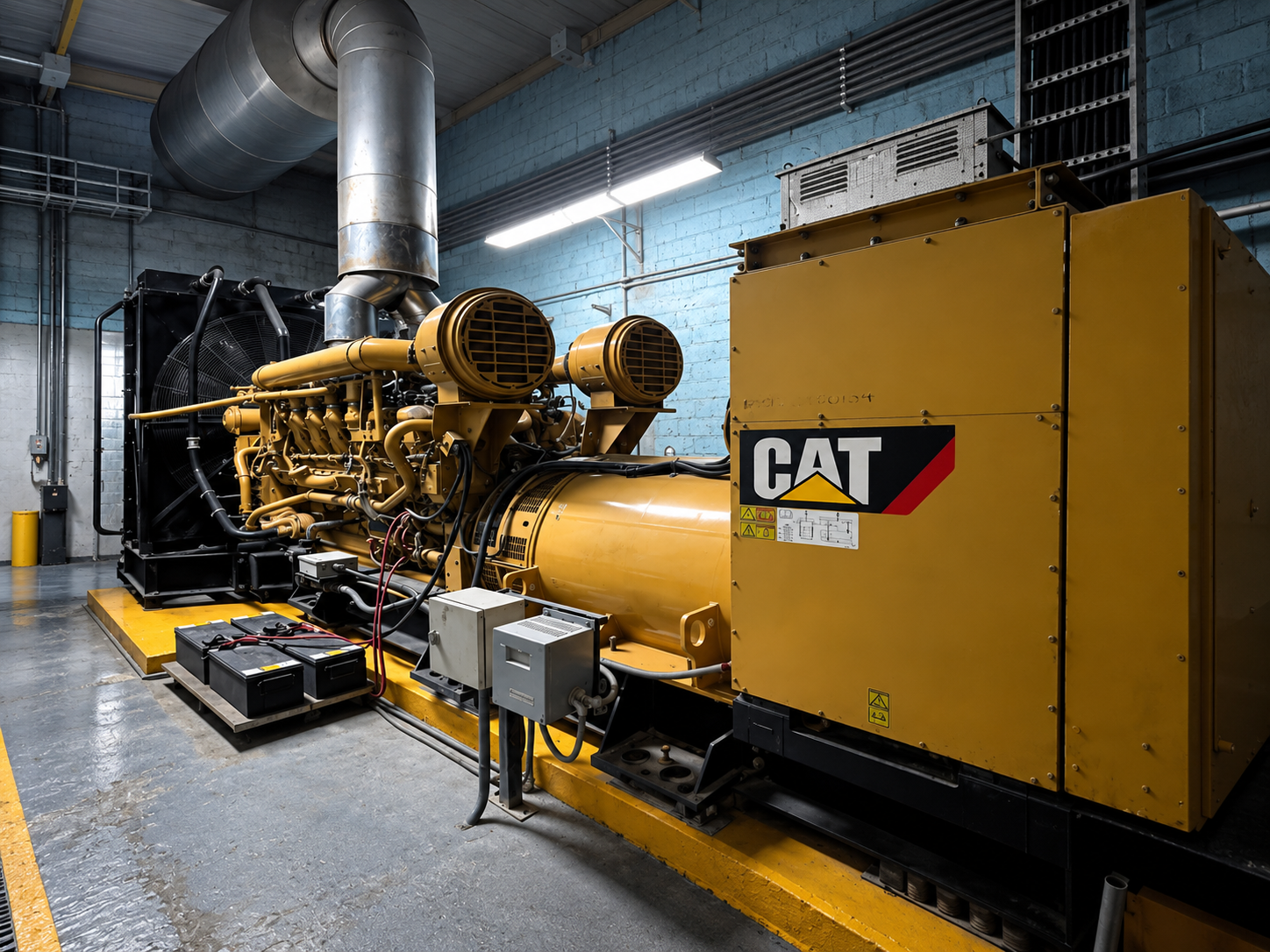

| Backup generation | 1 × 2,500 kVA |
| Utility incomers | 3 × 1,500 kVA |
| Short-circuit rating | 100 kA bus rating |
El Reto
Las operaciones de procesamiento de alimentos dependen en gran medida de la refrigeración y congelación continua. Una interrupción prolongada de energía puede afectar la producción, el producto almacenado y los servicios esenciales de la planta.
La instalación requería un sistema capaz de:
- Mantener la disponibilidad de energía para procesos críticos
- Coordinar automáticamente múltiples acometidas de red y generación de respaldo
- Proporcionar transiciones eléctricas seguras durante disturbios en la red
- Centralizar la supervisión y operación del sistema
- Permitir una futura expansión del sistema eléctrico
La Solución
Orange Power Systems diseñó e integró un sistema de distribución de energía y sincronización en baja tensión de 6,000 A que combina fuentes de red, generación de respaldo, protección y control.
La solución incluyó:
- Integración del tablero principal
- Sincronización automática de generadores
- Coordinación de fuentes de red y generador
- Protección e interlocking eléctrico
- Monitoreo y control centralizado HMI
- Secuencias de operación automática
- Pruebas y puesta en marcha
Cómo Opera el Sistema
Bajo condiciones normales, la instalación opera con las fuentes de red disponibles.
Durante un disturbio en la red, el sistema de control coordina el generador de respaldo y las fuentes eléctricas según la secuencia de operación programada, permitiendo que las cargas críticas de la planta permanezcan respaldadas mientras se mantiene la protección eléctrica y condiciones de conmutación seguras.

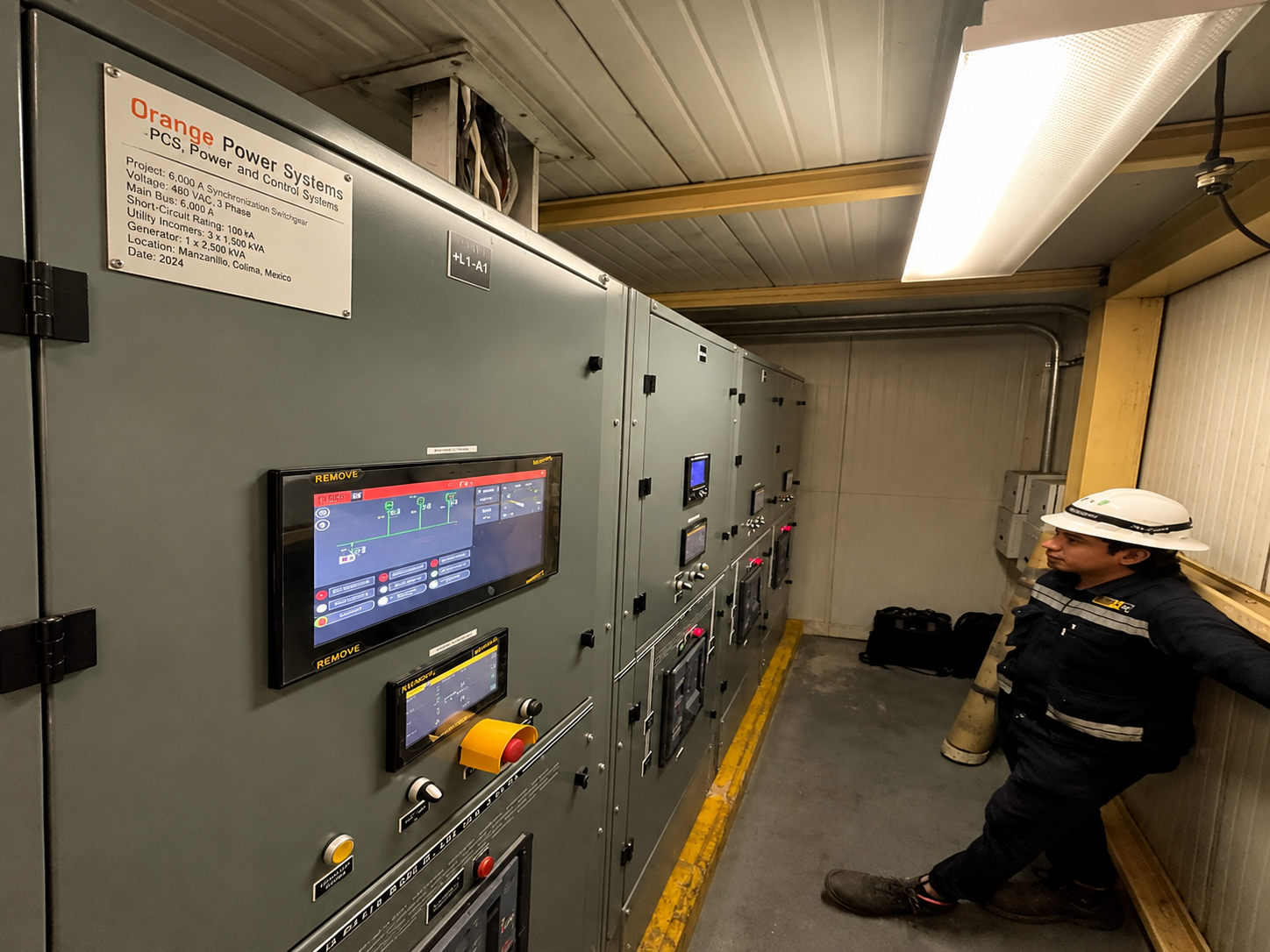

La interfaz centralizada brinda a los operadores visibilidad del estado de las fuentes, interruptores y la operación del sistema.
Alcance del Trabajo
- Ingeniería eléctrica y de control

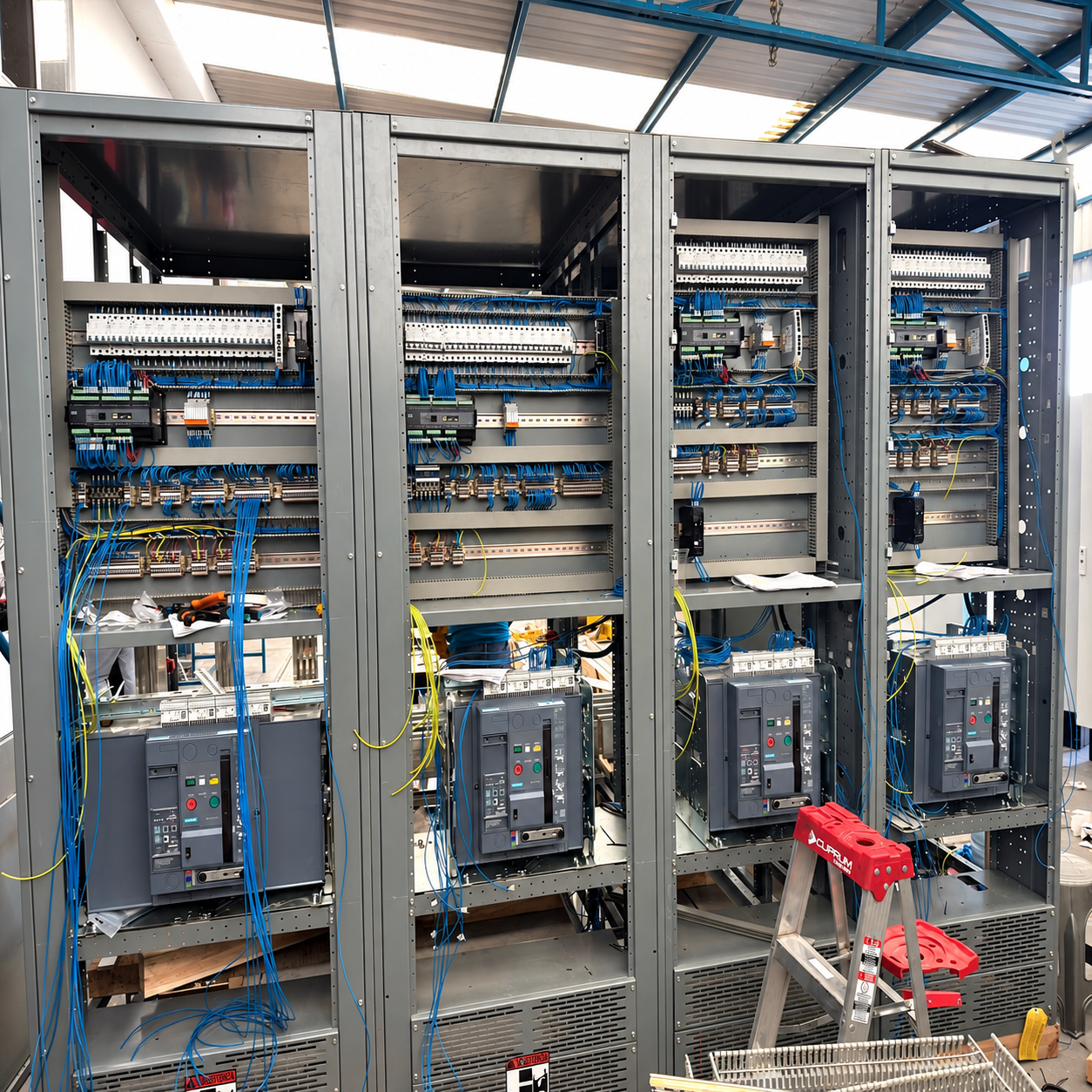

- Integración de tableros eléctricos
- Arquitectura de sincronización y control
- Lógica de protección e interlocking
- Integración de HMI
- Pruebas funcionales
- Puesta en marcha y validación en sitio
Resultados
- Continuidad de procesos críticos — La energía de respaldo protege la refrigeración, congelación y cargas relacionadas a la producción.
- Operación automática — Las fuentes de red y de respaldo operan mediante secuencias de control coordinadas.
- Visibilidad centralizada — Los operadores monitorean el estado del sistema desde una HMI unificada.
- Flexibilidad operativa — La arquitectura permite una operación segura y futura expansión del sistema.
